설비에서 사용되는 센서의 종류는 무엇이 있을까?~

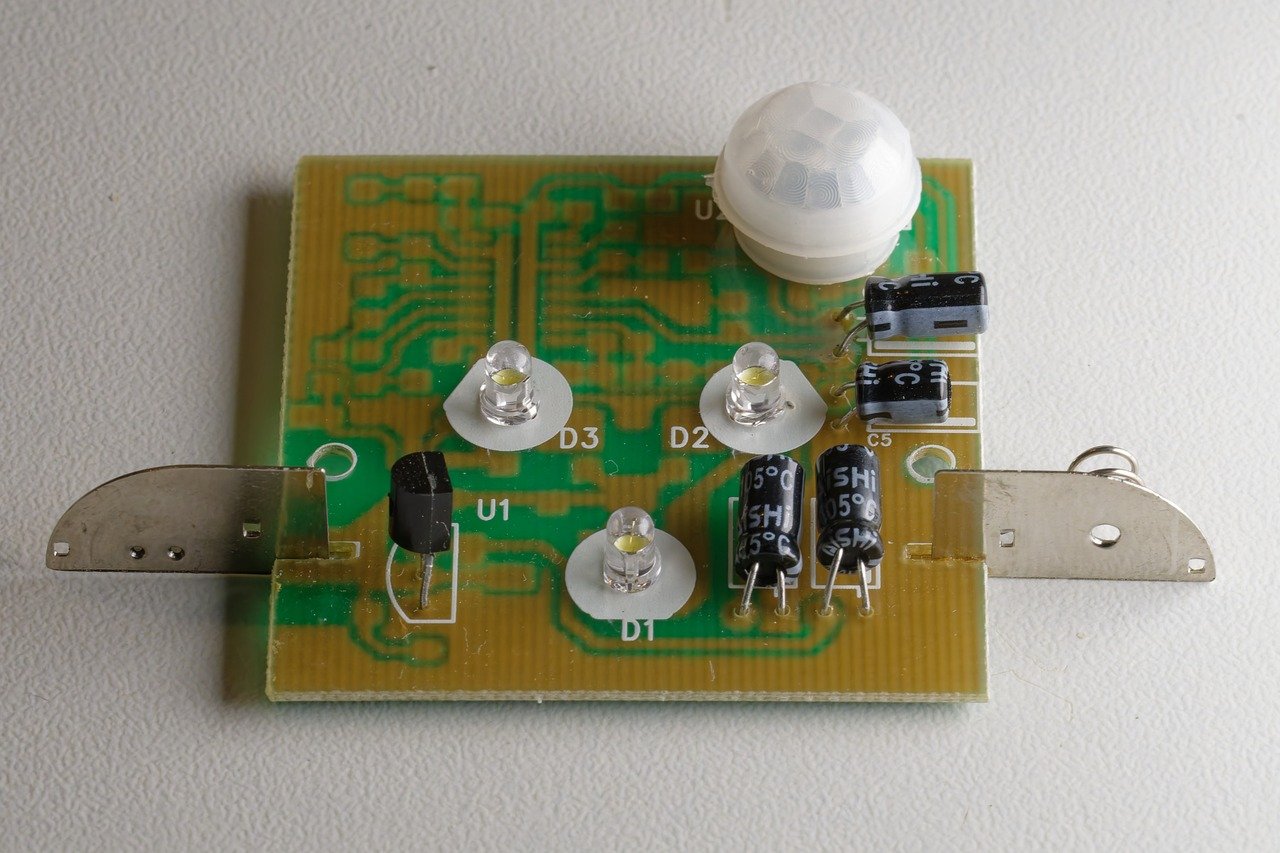

전자회로에서 사용되는 센서사진

설비에서 사용되는 센서의 종류와 설명~

설비에서 사용되는 센서는 다양한 기능과 목적을 가지고 있으며, 각기 다른 환경에서 중요한 역할을 한다. 센서는 물리적, 화학적 또는 생리적 현상을 감지하고 이를 전기적 신호로 변환하여 제어 시스템이나 모니터링 시스템에 전달하는 장치이다. 설비에서 사용되는 센서들은 기계적, 전기적, 화학적, 온도 관련, 위치 및 속도 측정 등을 포함하여 매우 다양한 종류가 존재한다. 이들 센서는 설비의 효율적인 운영, 안전성 유지, 문제 예방 등을 위한 필수적인 역할을 한다.



♠ 온도 센서

먼저, 온도 센서는 설비에서 가장 널리 사용되는 센서 중 하나이다. 온도 센서는 온도를 측정하고, 이를 전기적 신호로 변환하여 제어 시스템에 전달한다. 온도 센서는 공정 제어, 냉난방 시스템, 엔진의 상태 모니터링 등 여러 분야에서 중요한 역할을 한다. 온도 센서의 종류로는 열전대, RTD(저항 온도 감지기), 서미스터 등이 있다. 열전대는 두 가지 금속이 접촉하여 온도 변화에 따라 전압을 생성하는 원리를 이용하며, RTD는 금속의 저항이 온도에 따라 변하는 특성을 이용한다. 서미스터는 온도에 따라 저항 값이 변화하는 세라믹 소자를 이용하는 센서로, 정확하고 빠른 응답이 가능하다.



♠ 압력 센서

압력 센서는 또 다른 중요한 센서로, 시스템의 압력을 측정하고 이를 전기적 신호로 변환하여 설비 제어 시스템에 전달한다. 압력 센서는 유체 시스템, 가스 시스템, 기계적 압력 조건을 모니터링하는 데 사용된다. 압력 센서는 주로 스트레인 게이지 또는 피에조 전기 효과를 이용한 센서가 많다. 스트레인 게이지는 물질에 압력이 가해지면 그 물질의 변형에 의해 전기 저항이 변하는 원리를 이용하며, 피에조 전기 센서는 압력에 의해 발생하는 전기 신호를 감지하여 압력을 측정한다. 이 센서는 공정의 안전성을 유지하는 데 중요한 역할을 한다.



♠ 유량 센서

유량 센서는 액체나 기체의 흐름을 측정하는 센서로, 설비에서 유체의 흐름을 감지하고 제어하는 데 사용된다. 유량 센서는 대부분 전자기 유량계, 초음파 유량계, 터빈 유량계 등 다양한 방식으로 작동한다. 전자기 유량계는 유체가 자성 물질에 의해 생성되는 자기장을 통과할 때 유도 전류를 측정하는 원리를 사용하며, 초음파 유량계는 초음파를 이용하여 유체의 흐름 속도를 측정한다. 터빈 유량계는 유체의 흐름이 터빈을 돌리면서 발생하는 속도 변화로 유량을 측정한다. 유량 센서는 특히 공정 제어와 에너지 관리에서 중요한 역할을 한다.



♠ 위치 센서

이외에도, 위치 센서는 설비의 구성 요소나 장비의 위치를 감지하는 센서로, 자동화된 생산 라인이나 로봇 시스템에서 많이 사용된다. 위치 센서는 일반적으로 리미트 스위치, 홀 효과 센서, 광학 센서 등으로 구성된다. 리미트 스위치는 기계적 접촉을 통해 특정 위치를 감지하는 방식이고, 홀 효과 센서는 자석의 변화에 따른 전압 변화를 감지하여 위치를 알아낸다. 광학 센서는 빛의 차단 또는 반사를 감지하여 물체의 위치를 파악한다. 이 센서들은 기계의 이동 경로를 제어하고, 제품의 정확한 위치를 파악하는 데 필수적인 역할을 한다.

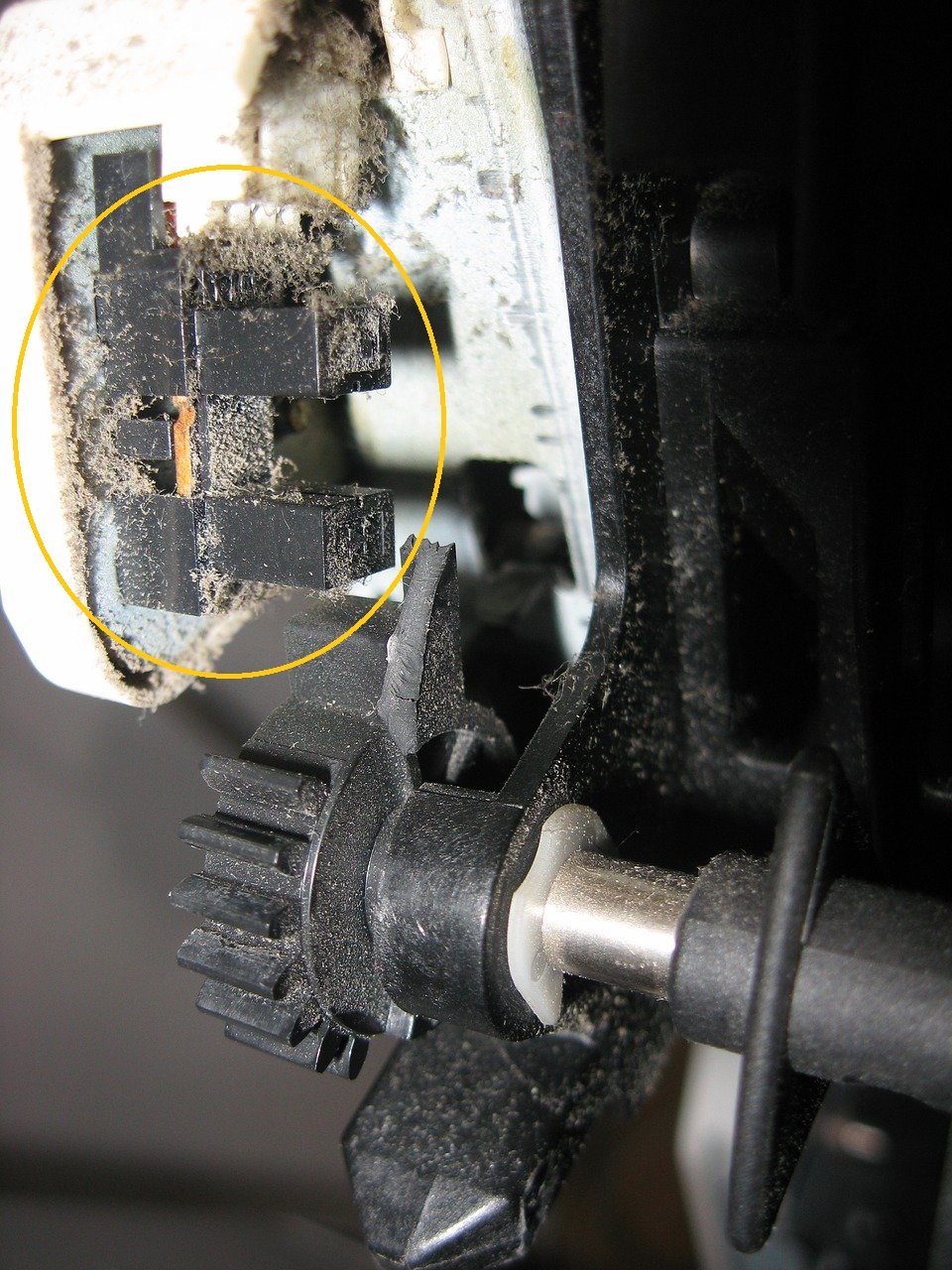

산업현장 자동화에 이용되는 센서사진



♠ 광전센서

광전센서는 빛의 변화를 감지하여 전기적 신호로 변환하는 센서로, 주로 물체의 유무나 물체의 위치, 물체의 색상, 광선의 반사 등을 감지하는 데 사용된다. 광전센서는 다양한 산업 환경에서 유용하게 활용될 수 있으며, 특히 자동화 시스템, 생산 라인, 로봇 공학, 물류 시스템 등에서 중요한 역할을 한다. 광전센서는 주로 3가지 종류로 나눌 수 있다. 첫째, 투과형 광전센서는 송신기와 수신기가 서로 마주보고 있으며, 빛이 물체를 통과하거나 차단하는 방식으로 작동한다. 이 센서는 물체가 센서의 빛 경로를 차단하는 것을 감지하여, 물체의 존재를 인식한다. 둘째, 반사형 광전센서는 송신기와 수신기가 같은 장치에 내장되어 있고, 물체에서 반사된 빛을 감지하는 방식이다. 이 방식은 물체가 센서의 감지 범위 내에 있을 때, 반사된 빛을 통해 물체를 감지한다. 셋째, 근접형 광전센서는 물체가 센서 근처에 있을 때 발생하는 빛의 변화를 감지하여 물체의 유무를 확인한다. 이 센서는 특히 소형 물체나 고속 이동하는 물체를 감지하는 데 유리하다. 광전센서는 비접촉 방식으로 작동하므로, 물체와의 물리적 접촉 없이도 감지할 수 있다는 장점이 있다. 따라서 고온, 고압 환경에서도 잘 작동할 수 있고, 미세한 물체나 표면이 부드러운 물체도 쉽게 감지할 수 있다. 또한, 먼지나 오염이 많은 환경에서도 다른 센서보다 더 안정적인 성능을 발휘할 수 있기 때문에, 설비의 효율성을 높이고 유지보수를 용이하게 한다.



기타 센서들은 무엇이 있나요?~

♥ 가속도 센서는 물체의 가속도를 측정하는 센서로, 주로 기계적 진동이나 움직임을 모니터링하는 데 사용된다. 이 센서는 설비의 상태를 모니터링하고, 불필요한 진동이나 이상 상태를 감지하여 문제를 예방할 수 있다. 가속도 센서는 정밀한 동작 제어가 필요한 산업 분야에서 중요한 역할을 한다. 특히, 고속 회전 기계나 진동이 중요한 요소인 장비에서 활용된다.



♥ 또한, 가스 센서는 설비에서 발생할 수 있는 유해 가스나 특정 가스의 농도를 측정하는 센서로, 안전과 환경 관리를 위해 필수적이다. 가스 센서는 화학적 반응을 이용하여 특정 가스의 농도를 측정하는데, 이들 중 일부는 전기화학적 셀을 사용하여 가스와의 반응을 통해 전류를 생성하고, 이를 농도로 변환하여 표시한다. 이러한 센서는 공정 중 유해한 가스가 누출되었을 때, 혹은 환경 규제 준수를 위한 중요한 역할을 한다.



♥ 진동 센서는 설비에서 발생하는 기계적 진동을 감지하는 센서이다. 이 센서는 설비의 상태를 모니터링하고, 기계적인 결함이나 마모를 조기에 발견하여 유지보수를 유도한다. 진동 센서는 주로 기계의 회전 부품이나 모터, 펌프와 같은 장비에서 사용된다. 진동의 크기나 주파수 변화를 측정하여, 장비의 고장 여부를 예측하는 중요한 역할을 한다. 진동 센서를 통해 설비의 고장을 예방하고, 장비의 수명을 연장할 수 있다.



♥ 화학 센서는 설비에서 발생할 수 있는 다양한 화학적 성질을 측정하는 센서로, pH 센서, 농도 센서, 화학 반응 센서 등이 있다. pH 센서는 용액의 산성도나 염기성을 측정하고, 농도 센서는 특정 화학 물질의 농도를 측정한다. 화학 반응 센서는 반응의 속도나 농도 변화를 감지하여 공정을 제어한다. 이들 센서는 화학 공정, 환경 모니터링, 농업 등의 분야에서 중요한 역할을 한다.



이외에도 많은 종류의 센서들이 설비에서 사용되며, 각각의 센서는 설비의 성능을 최적화하고, 안전성을 확보하는 데 중요한 역할을 한다. 센서들은 설비에서 데이터를 실시간으로 수집하고 이를 기반으로 자동화된 제어가 이루어지며, 시스템이 이상을 감지했을 때 즉시 경고를 발하여, 불필요한 고장을 예방하고 에너지 낭비를 줄이는 데 기여한다. 이러한 센서들의 지속적인 발전은 설비의 효율성을 높이고, 더욱 안전한 작업 환경을 만드는 데 중요한 역할을 한다.
